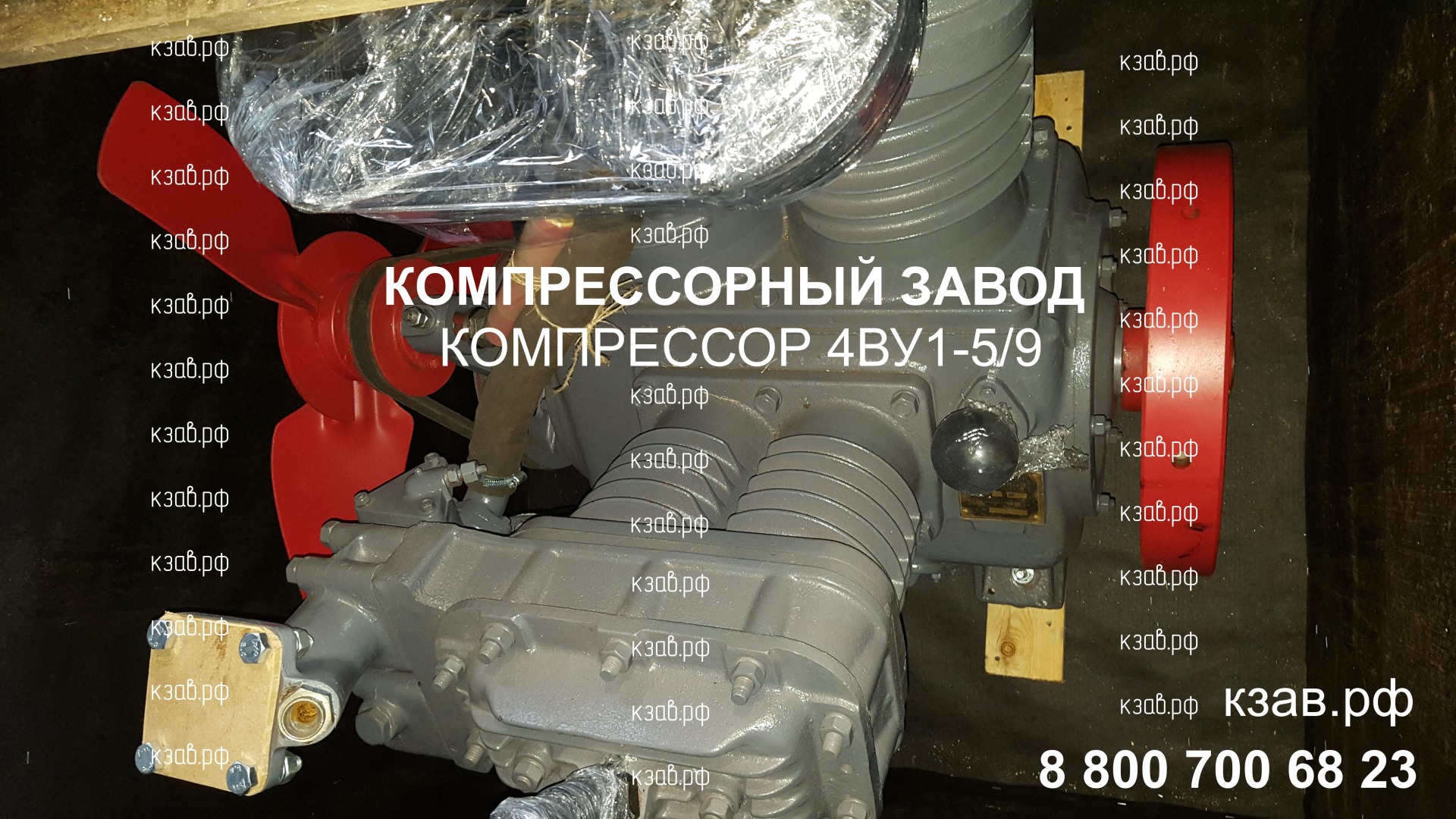

Компрессор 4ВУ1-5/9 М32 - поршневой, четырехцилиндровый, двухступенчатый. Привод от электродвигателя через упругую муфту. Смазка принудительная. Охлаждение цилиндров и холодильника воздушное. Разгрузка и сброс конденсата автоматические.
|
Наименование параметра |
Значение параметра |
||||
|
4ВУ1-5/9М32 |
4ВУ1-5/9М42 |
4ВУ1-5/9М72 |
4ВУ1-5/9М82 |
4ВУ1-7/11М6 |
|
|
Давление конечное избыточное, кгс/см2 |
8 |
8 |
8 |
8 |
10 |
|
Производительность по условиям всасывания, м3/мин |
5 |
5 |
5 |
5 |
6,8 |
|
Производительность по сжатому воздуху, м3/мин |
0,56 |
0,56 |
0,56 |
0,56 |
0,62 |
|
Мощность двигателя, кВт |
- |
37 |
- |
37 |
55 |
|
Частота вращения коленвала, об/мин |
735 |
735 |
735 |
735 |
985 |
|
Масса, кг |
750 |
1250 |
750 |
1250 |
1220 |
|
Габаритные размеры, мм |
1110х960х1110 |
2030х960х1340 |
1110х960х1110 |
2030х960х1340 |
2030х1100х1100 |
|
Подогрев масла в картере |
- |
- |
+ |
+ |
+ |
Компрессор 4ВУ1-5/9 М32 предназначен для снабжения сжатым воздухом пневматического инструмента, приспособлений, механизмов; работы в системах пневматического транспортирования сыпучих веществ (песок, цемент, зерно и т.п.).
